Предлагаю вашему вниманию статью от читателя блога — Андрея Ковшина. Он с нуля собрал принтер из частей от принтеров и сканеров!!! Респект и уважуха таким людям!! :) Мне кажется, первый 3D принтер был собран именно таким образом .. Далее рассказ Андрея:

Началось все с того что увидел в интернете это чудо, посмотрел вроде ничего сложного, все реализуемо, собрать можно. Работаю в сервис центре по ремонту принтеров, а с них много чего полезного для моего 3д принтера снять можно. Но обо всем по порядку. (много фото и видео!)

История создания принтера

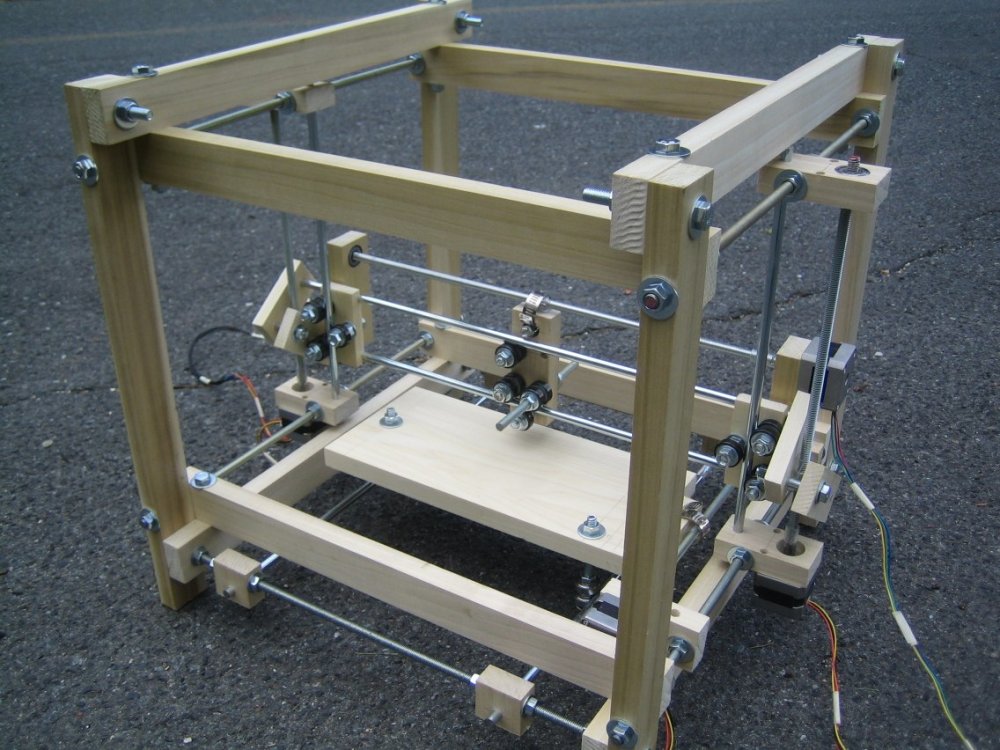

Первое — это конечно выбор конструкции пал на наиболее простой принтер  Мендель. Шпильки и детали из пластика, которые я заменил деревом.

3d printer

3d printer

Шаговые двигатели сначала использовал от сканера, маленькие (их у нас завались, одно время много меняли сканеров по гарантии), но при первом же запуске понял что у них силы маловато. Поставил другие, ремни также от сканеров стоят,  но в будущем планируется заменить на Т5 более жесткие, эти иногда проскакивают, все таки рассчитаны на небольшие силы.

3d printer

3d printer

3d printer

3d printer

Электронику сразу решил заказывать, т.к спаять ардуино и драйверы двигателей на А4988 выйдет дороже, заказал все из Китая, по времени как раз к готовой механике должны подойти.

3d printer

3d printer

В итоге все пришло кроме драйверов двигателей… Почти весь принтер был готов а двигатели через месяц пообещали, руки чесались его запустить . Погуглив в интернете нашел простую схему драйвера которую обычно применяют для ЧПУ станка, на связке L293 и L298, развел спаял, где наша не пропадала ))) Вобщем на фотографиях видно что получилось.

3d printer

3d printer. Драйвера на L293+L298

3d printer. Охлаждение драйверов

3d printer. Охлаждение драйверов

Еще хочу рассказать про печатающую головку, изначально было решено потратить минимум денег, поэтому и головку решил сделать сам. Сопло выполнено из остатков шпилек просверленных вдоль диаметром 3мм  и у основания0,5 ммвкручен в алюминиевый радиатор дальше фторопласт и к экструдеру ( зажим видно сделан из обычных канцелярских резинок, взятая пружина в основе конструкции оказалась слишком слабой) В тот же радиатор пару резисторов на разогрев соединенных параллельно на 6,5 Ом и температурный датчик.

3d printer. Экструдер

3d printer. Экструдер

На сегодняшний день принтер более менее печатает, но кривовато, ремни растягиваются и дают смещение. Надо придумать натяжитель ремня. И все дерненные детали напечатать из пластика. Рабочая область из за всех быстрых переделок в процессе проектировки составила всего лишь 70х70 мм и в высоту около100 мм. Вобщем есть над чем работать )))

3d printer. Возможности печати

3d printer. Возможности печати

Откуда все взято:

Еще решил показать фотографии исходных материалов, так сказать откуда, что снял )))



Радиаторы

Радиаторы

Радиаторы

Радиаторы

Алюминиевые радиаторы с плат от сгоревших безперебойников, идеально подходят для изготовления печатающей головки.

Валы с принтера Epson P50

Валы с принтера Epson P50

Валы с принтера Epson P50

Валы с принтера Epson P50

Валы и каретки с принтеров Epson, на фото Р50

МФУ Epson

МФУ Epson

МФУ Epson

МФУ Epson

С таких сканеров от МФУ Epson , которые в одно время повально меняли по гарантии снимал шаговые двигатели и ремни.

Шаговик

Шаговик

Вот эти шаговики, но их мощности не хватило. От них использовал шестеренку большую на которой шкив для ремня.

Ремень

Ремень

Ремни слабенькие, шаг около 1мм. Но пока держатся.

Шаговик

Шаговик

Шаговый двигатель с той самой шестеренкой (обрезал с нее лишнее), тоже снятый со старого принтера.



Более детально конструкция 3D принтера:

(без комментариев. в конце статьи — видео)

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer. Экструдер

3d printer

3d printer

3d printer

3d printer

3d printer

3d printer в сборе

3d printer. Калибровка

3d printer. Калибровка

3d printer.Калибровка

3d printer.Калибровка

Напечатанная деталь

Напечатанная деталь

Демонстрация работы принтера:

P.s. Наверняка этот пост подтолкнет многих к самостоятельной сборке 3d-принтеров ;) Главное — желание! А терпение и труд все перетрут ..

Задавайте вопросы Андрею в комментариях к статье — он поделится своим опытом в строительстве 3d принтера  ;)


Источник: http://diylife.ru/3d-printer/3d-printer-iz-detalej-printerov-i-skanerov-avtor-andrej-kovshin.html
